Что нужно для пайки микросхем в домашних условиях

Содержание:

• Основные инструменты и оборудование для пайки микросхем дома
• Расходные материалы, детали и запасные части для точной пайки микросхем
• Критерии выбора расходных материалов для пайки микросхем
• Контроль качества пайки и измерительные инструменты для радиолюбителя
• Советы по организации рабочего места и обеспечению безопасности
• Заключение: на что обратить внимание при самостоятельной пайке микросхем

В современном мире микроэлектроника проникает во все сферы жизни – от бытовых устройств до сложных систем управления. Для энтузиастов, инженеров и радиолюбителей из Украины самостоятельная пайка микросхем в домашних условиях становится не только хобби, но и необходимостью для ремонта, модернизации или создания новых устройств. Качественная пайка микросхем требует чёткого понимания процессов, грамотного подбора оборудования и расходных материалов. Чтобы достичь надежного результата, важно иметь под рукой не просто базовые инструменты, а действительно профессиональный набор, ориентированный на современные типы компонентов. В этом вопросе помогают специализированные радиомагазины, которые предлагают широкий ассортимент товаров для пайки. Например, если возникает потребность в новой технике, можно на платформе компании Radio-Shop паяльник купить подобрав оптимальную модель для работы с миниатюрными электронными компонентами. Внимательное отношение к деталям, знание стандартов электрорадиомонтажа и выбор правильных расходников непосредственно влияет на качество и долговечность результата, а также на безопасность самого мастера.

Основные инструменты и оборудование для пайки микросхем дома

Пайка микросхем – процесс, требующий высокой точности и аккуратности. Даже мельчайшая ошибка может привести к выходу из строя дорогостоящей микросхемы или всей платы. В первую очередь необходимо правильно выбрать инструменты для пайки микросхем. Это гарантия чистоты соединения, сохранности дорожек, а также минимизации риска перегрева.

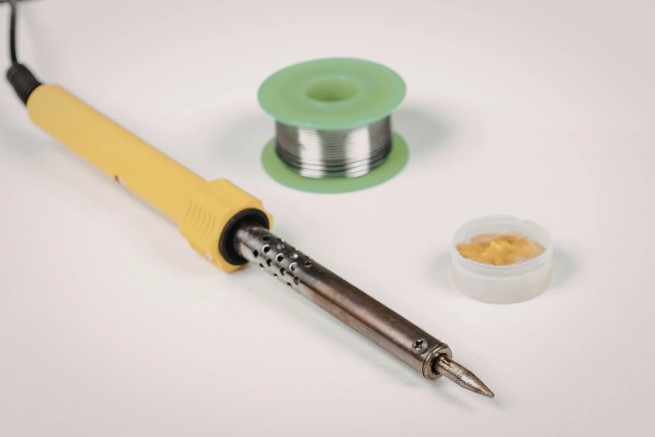

Паяльник для пайки микросхем – главный инструмент, от которого зависит результат работы. Оптимальная мощность паяльника для пайки микросхем обычно составляет 15-40 Вт. Слишком мощный паяльник приводит к перегреву элементов и отслаиванию дорожек, а малоэффективный не позволит прогреть контакт до нужной температуры. Для SMD-компонентов стоит выбирать модели с тонким жалом и возможностью точной регулировки температуры. Существуют паяльные станции с цифровой индикацией и функцией стабилизации температуры – они обеспечивают стабильный нагрев и исключают вероятность повреждения чувствительных деталей.

Помимо самого паяльника для пайки микросхем, понадобятся вспомогательные аксессуары. Подставка для паяльника защищает рабочую поверхность от перегрева, а держатель жала позволяет безопасно фиксировать инструмент во время перерыва. Губка для очистки жала обязательна для удаления остатков припоя и загрязнений.

Пункт номер два в списке того, что нужно для пайки микросхем – припой. Для электроники преимущественно применяют марки с содержанием олова 60-63% и свинца 37-40%. Диаметр проволоки подбирается в зависимости от масштаба работ: для SMD оптимален 0,3-0,5 мм, для DIP-корпусов – не более 1 мм. Современные радиомагазины часто предлагают флюсовые припои, в которых уже добавлен флюс, что упрощает процесс. Но для максимального качества рекомендуется использовать отдельные флюсы. Активные флюсы обеспечивают быстрое смачивание контактов, но требуют тщательной последующей очистки, а нейтральные – подходят для ответственных монтажей с минимальным риском повреждения элементов.

Манипулировать миниатюрными деталями помогают специальные антистатические пинцеты. Припаивать микросхемы без такой поддержки сложно: риск ошибочного смещения повышается, а вероятность повреждения корпуса возрастает. Тонкие медицинские или специально предназначенные радиотехнические пинцеты не электризуются и уменьшают вероятность случайного короткого замыкания.

Не стоит забывать о термоусадочных трубках, термопасте и качественном освещении. Для пайки микросхем крайне важно, чтобы рабочая зона была хорошо освещена, иначе даже опытный мастер рискует совершить неподконтрольные ошибки. Лупы или специальные увеличительные лампы с LED-подсветкой существенно упрощают процесс монтажа.

Если речь идет о замене больших интегральных схем или корпусах BGA, без фена для термообработки и паяльной станции уже не обойтись. Горячий воздух равномерно прогревает многовыводные микросхемы, позволяя снимать и устанавливать их без повреждения монтажных площадок. В любительских условиях часто используют недорогие фен-паяльники с регулируемой температурой.

Безопасность также имеет первостепенное значение. Антистатический браслет защитит чувствительные микросхемы от электростатических разрядов, а вытяжка сведет к минимуму вред от паров свинца и флюса.

Расходные материалы, детали и запасные части для точной пайки микросхем

Для успешной пайки микросхем в домашних условиях потребуется не только правильный инструмент, но и качественные расходные материалы. Каждый материал влияет на результат пайки, долговечность соединения и эксплуатационные характеристики конечного изделия. Важно помнить – чем выше требования к надежности устройства, тем более ответственно следует подходить к выбору комплектующих и материалов.

Основой любого соединения выступает припой для пайки микросхем. Как уже отмечалось, он должен содержать достаточное количество олова, а для миниатюрных деталей – иметь тонкую проволоку. Маркировка припоя часто содержит буквенные индексы, указывающие на точный состав и добавки. Классический ПОС-61 (олово-свинец) распространён в любительской пайке микросхем из-за хорошей растекаемости. Для бессвинцовых технологий выбирают сплавы на основе олова и меди с небольшим добавлением серебра.

Флюс – необходимый компонент любой пайки микросхем. Он удаляет окислы с поверхности, способствует равномерному растеканию припоя, уменьшает риск образования «соплей» и холодных спаев. В продаже представлены жидкие, гелевые и твёрдые виды. Жидкие флюсы удобны для тонких монтажей, гелевые – для ремонта сложных многослойных плат. Не стоит использовать старый канифольный флюс для современной электроники, так как он часто оставляет трудносмываемый налёт.

Очистка плат после пайки – отдельная задача. Остатки флюса могут со временем привести к коррозии и разрушению дорожек, поэтому их удаляют специальными спиртовыми растворами. Особое внимание уделяют SMD-монтажу, где дорожки и площадки очень малы и особенно чувствительны к загрязнениям.

Важной составляющей процесса остаётся применение радиодеталей высокого качества. Использование сомнительных комплектующих может разом нивелировать усилия даже очень опытного мастера. Компании, специализирующиеся на продаже радиокомпонентов, предлагают широкий ассортимент микросхем, резисторов, конденсаторов, транзисторов для любых нужд. Например, компания Radio-Shop предоставляет возможность выбрать радиодетали RadioShop которые включают оригинальные интегральные схемы, пассивные и активные элементы для сборки и ремонта.

Выбор качественных монтажных проводов также влияет на долговечность устройства. Для соединения выводов удобно использовать провод в тефлоновой или силиконовой изоляции – он гибок, устойчив к температурам и не плавится при контакте с жалом паяльника.

Для успешной пайки микросхем важно также иметь под рукой приспособления для демонтажа. Оплетка для удаления припоя и вакуумный отсос позволяют аккуратно снимать старые компоненты, не повреждая дорожки. Это особенно актуально при ремонте многоразовых или сложных плат.

Хранение радиодеталей – дополнительный аспект, на который обращают внимание опытные радиолюбители. Использование антистатических контейнеров предотвращает повреждение чувствительных микросхем и продлевает срок их службы.

Процесс пайки неразрывно связан и с определёнными расходниками: ватные палочки для очистки, бумажные салфетки, спиртовые салфетки и растворители для промывки плат. Всё это необходимо держать рядом с рабочим местом.

Систематизация рабочего пространства, организация хранения радиодеталей и своевременное пополнение запасов расходных материалов помогают значительно повысить качество пайки и скорость выполнения задач. Современные радиомагазины ориентируются на широкий круг покупателей, поэтому сформировать стартовый или даже профессиональный набор для пайки микросхем не составит труда.

Критерии выбора расходных материалов для пайки микросхем

Перед покупкой материалов важно оценить особенности работы с микросхемами:

• Температурные режимы работы компонентов.
• Необходимость в последующей очистке после пайки.
• Совместимость припоя и флюса с используемыми материалами платы.
• Устойчивость материалов к внешним воздействиям (коррозии, вибрации).

Придерживаясь этих критериев, радиолюбитель или инженер минимизирует риск дефектов и продляет ресурс устройства.

Контроль качества пайки и измерительные инструменты для радиолюбителя

Контроль качества соединений играет ключевую роль в процессе пайки микросхем. Даже если пайка выполнена аккуратно, визуального осмотра бывает недостаточно – важно подтвердить надежность электрических контактов специальными измерительными приборами. Для домашних лабораторий и мастерских подойдут компактные современные устройства, позволяющие быстро выявить дефекты.

Основным прибором для контроля является мультиметр. Он измеряет сопротивление, проводимость, напряжение и ток. Мультиметры с функцией проверки целостности позволяют быстро определить, нет ли обрывов или коротких замыканий после пайки. Особое значение при ремонте или создании мощной аппаратуры имеют токовые клещи – они позволяют измерить силу тока без разрыва цепи. При необходимости компания Radio-Shop дает возможность токовые клещи купить а это удобно для проверки работы блоков питания, диагностики силовых схем и оценки нагрузки на линии.

Немаловажную роль играет и тестер температуры жала паяльника или инфракрасный термометр. Они пригодятся для тонкой настройки процесса пайки, особенно если используется сложная многослойная плата. Для глубокого ремонта и отладки сложных микросхем применяют также осциллограф – он помогает выявить скрытые дефекты и следить за работой устройства в режиме реального времени.

Для комплексного контроля качества пайки микросхем рекомендовано использовать следующий набор инструментов:

1. Мультиметр (для проверки целостности и измерения напряжения).
2. Токовые клещи (для измерения тока без разрыва цепи).
3. Тестер температуры (жала паяльника, рабочей поверхности платы).
4. Осциллограф (для сложных измерений и диагностики).
5. Лупа или микроскоп (для визуального контроля миниатюрных контактов).
6. Вакуумный отсос и оплетка (для аккуратного удаления дефектных спаев).

Правильный выбор измерительного инструмента позволяет не только повысить качество работы, но и выявлять потенциальные проблемы до того, как они проявятся в реальных условиях эксплуатации устройства.

Советы по организации рабочего места и обеспечению безопасности

Профессиональная пайка микросхем невозможна без правильно организованного рабочего пространства. Удобное и функциональное место не только ускоряет процесс, но и повышает уровень безопасности. В домашних условиях это особенно важно, ведь радиолюбитель часто работает в ограниченном пространстве.

Рабочий стол должен быть устойчивым, с термостойким покрытием. Компактные органайзеры для инструментов и расходных материалов позволяют экономить время и избегать беспорядка. Освещение – неотъемлемый элемент. Свет должен быть ярким, но не слепить глаза, а лампы – не перегреваться в месте пайки.

Вытяжка или хотя бы открытое окно защищают от вредных паров, которые выделяются при пайке микросхем. Если нет возможности установить вытяжку, рекомендуется использовать портативные очистители воздуха. Средства индивидуальной защиты – очки, антистатические браслеты, перчатки – помогут избежать травм и повреждений радиокомпонентов.

Нельзя халатно относиться к хранению припоя и флюсов. Химикаты всегда должны быть плотно закрыты и располагаться вне досягаемости детей. После завершения работы обязательно очищают инструменты, а рабочее место освобождают от остатков припоя и флюса.

Учитывая специфику украинского рынка, не стоит экономить на профессиональных расходниках и инструментах – индивидуальная безопасность и долговечность собранных устройств куда ценнее. Профилактика и регулярная проверка состояния оборудования – залог бесперебойной работы и высоких стандартов пайки микросхем.

Заключение: на что обратить внимание при самостоятельной пайке микросхем

Пайка микросхем в домашних условиях доступна каждому, кто готов следовать правилам и применять качественные расходные материалы. Для успеха понадобятся подходящий паяльник, профессиональные инструменты для пайки микросхем, надежные радиодетали и грамотно организованное рабочее место. При внимательном подходе и использовании проверенных технологий радиолюбитель получает возможность создавать эффективные и долговечные электронные устройства даже в условиях обычной домашней мастерской.
